Чистка и смазка вертикального челнока.
Игловодитель с иглой выводим в верхнее крайнее положение маховиком.

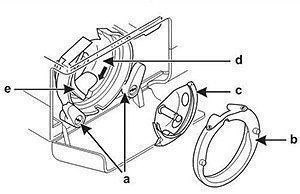

Спереди мы видим две поворотные защелки (а). Левую отводим влево, правую – вправо. Достаем запорное челночное кольцо (b), достаем челнок (полумесяц) (c). Полумесяц вращается в пазовом углублении корпуса челночного устройства (d). Вот это углубление нужно интенсивно вычистить кисточкой.
При опускании игловодителя с иглой, толкатель челнока поворачивается вправо, и так удобнее почистить левую часть корпуса челнока. Игла вверх – чистим правую сторону углубления в корпусе челнока. И только после чистки закапываем несколько капель масла (лучше очищенного прозрачного, чем желтого).
Достаточно трех капель на левую и правую сторону челночного углубления и втулку основания толкателя челнока(e,d). Сам челнок-полумесяц и запорное челночное кольцо тоже нужно почистить. Потом собрать челночное устройство в обратном порядке (при поднятой игле). Схемы разборки и сборки присутствуют в инструкциях по эксплуатации.
Если не производить эти действия (чистка-смазка), челночное устройство заклинивает, и при этом может сгореть мотор швейной машины, который стоит дорого.
Как часто производить чистку-смазку? Ответ – суммарные 8 часов шитья. Эти часы могут набраться и за два дня работы, и за неделю, и за месяц. Поэтому Вам нужно приблизительно рассчитать время чистки, смазки.
Чистка и смазка горизонтального челнока.
Есть предубеждение, что машина с горизонтальным челночным устройством чаще ломаются, т. к. в нем шпульная челночная вставка сделана из пластика. Если правильно пользоваться швейной машиной, то горизонтальное челночное устройство даст Вам только одни преимущества.
У большинства швейных машин (~ дороже 200-250$) с горизонтальным челноком ширина зигзага от 6мм до 7мм, а это преимущество и при изготовлении петли для пуговиц, и оверлочных и декоративных строчек.
Есть преимущества и при шитье тонких тканей, т.к. выход нити из челнока более свободный, чем в вертикальных челноках (отсутствие шпульного колпачка).
Необходимые действия при чистке-смазке:
Чистка и смазка горизонтального челнока
Игла – в верхнее положение.
Снимаем лапку.

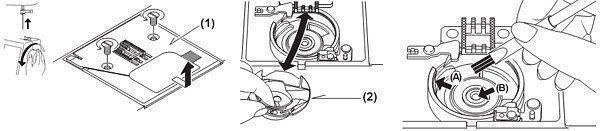

Откручиваем один или два винта (в зависимости от типа швейной машины) на игольной пластине и снимаем игольную пластину(1).
Аккуратно достаем шпульную челночную вставку (гнездо, в которое кладется шпулька)(2) – бывает в основном черного или серого цветов. Шпульная вставка (2) достается легче, если ее взять за передний край, приподнять и чуть-чуть повернуть вправо.
Интенсивно вычищаем от пыли шпульную вставку и гнездо под ней. Вычищаем паз на металлическом круглом кольце челнока, медленно поворачивая маховиком челнок.
В центре челночного устройства находится круглая втулка (иногда с фетровой или поролоновой масленкой, иногда без нее)(B) диаметром около 10 мм. В центр этой втулки(B) нужно закапать около 5 – 7 капель масла, медленно поворачивая маховиком швейную машину на себя. При этом масло проникнет глубже во втулку.
Обязательно почистить зубчатую рейку, продвигающую ткань. Это же касается и вертикальных челночных устройств.
После чистки-смазки собираем челночное устройство в обратном порядке (при поднятой игле). Поместите челночную вставку в гнездо так, чтобы наконечник (3) сел на тормозок (4), как показано на рисунке.
Чистка и смазка горизонтального челнока
После чистки-смазки челночных устройств желательно пошить на кусочке ткани в течении 3-5 минут, чтобы лишнее масло, если Вы его перелили, вышло через нитки на пробную ткань и не попало на изделие.
Чистка и смазка игловодителя и механизмов связанных с ним
Снимаем крышку, закрывающую лампочку освещения швейной машины (отворачиваем один или два винта – в зависимости от типа швейной машины). Крышка снимается в левую сторону.
У нас открыты все механизмы игловодителя. Кисточкой очищаем всю швейную пыль и ворс на игловодителе и механизмах, находящихся рядом.
После чистки смазываем маслом шток игловодителя над верхней и нижней втулкой (то место, где игловодитель с иглой ходят вверх- вниз). Далее смазываем все движущиеся шарниры и механизмы, находящиеся рядом с игловодителем. Чтобы было понятнее, что смазывать, поворачиваем медленно маховик швейной машины на себя (желательно включить операцию «зигзаг» на максимальной ширине строчки).
Смазывать игловодитель и все движущиеся шарниры и механизмы нужно в меру: 2-3 капли, а на электронных машинах 1-2 капли. От того, что Вы налили на механизмы полмасленки, машине лучше не будет, а на Вашем изделии при шитье будут появляться масляные пятна. Частота смазки – суммарные 8 часов шитья.
Собираем крышку в обратном порядке. Эту же крышку приходится снимать и при замене лампочек освещения.
Чистку зубчатой рейки, продвигающую ткань нужно производить один раз в полгода – интенсивное шитье; один раз в год – обычное пользование (снимаем игольную пластину и чистим кисточкой).
То, что касается смазки и чистки механизмов внутри швейной машины (закрыто корпусом), то это уже работа для механика. При интенсивном шитье, нужно вызывать механика на техническое обслуживание машины 1 раз в 3 года. А при обычном шитье – 1 раз в 5 лет.
При читке механизмов можно применять пылесос с узкой насадкой, держа ее напротив челнока, игловодителя и других механизмов.
Особенности при работе на швейных машинах
При заправке верхней нити обязательно поднимайте вверх лапку.
При замене поломанной или тупой иглы обязательно вставлять новую иглу в иглодержатель вверх до упора. Срез на колбе иглы – от себя. Длинный желобок на игле смотрит на Вас. В противном случае, при неправильной установке иглы, можно повредить челночный механизм.
При переключении швейных операций иглу выводить в верхнее крайнее положение.
Маховик швейной машины вращать только на себя. (Особенно это касается машин с горизонтальным челночным устройством).
Иглы применять только для бытовых швейных машин (колба со срезом, а не круглая).
Обслуживание оверлоков и распошивальных машин
В оверлоках и распошивальных машинах чистка и смазка производится аналогично, как и швейных машинах. Т. к. челночный механизм в оверлоках отсутствует, чистятся и смазываются механизмы петлителей. Оверлоки чистить нужно чаще, чем челночный механизм в швейных машинах, т.к. швейная пыль, кусочки ткани и ниток попадают в механизмы быстрее (следствие обрезания ткани ножами оверлока).
В оверлоках и распошивальных машинах открывается передняя крышка (вправо и на себя), интенсивно вычищается швейная пыль, грязь кисточкой. Очень хорошо помогает в чистке пылесос с узкой насадкой. Чистятся механизмы петлителей, механизмы ножей и зубчатая рейка, продвигающая ткань (нужно снять игольную пластину и лапку).
Далее производится смазка частей механизма петлителей. По 3-5 капель масла закапываются на круглые шарнирные механизмы петлителей (при вращении оверлока рукой за маховик видно их движение), а также на основания валов петлителей возле втулок, находящихся у самого корпуса оверлока (при вращении оверлока – движение петлителей влево-вправо).
Механизмы игловодителя смазываются аналогично, как и в швейных машинах.
